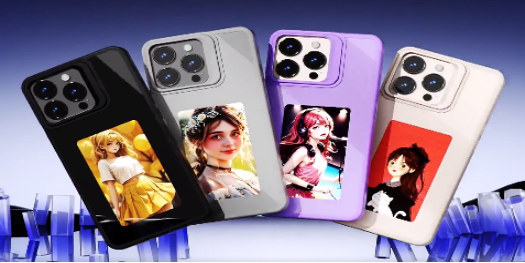

NFC墨水屏手機殼,基于NFC技術方案,在手機殼內植入墨水屏,通過NFC射頻模塊與天線,與手機內置NFC進行通信握手,當在手機APP中上傳圖片或文檔之時,激活手機NFC為墨水屏手機殼無線供電(即NFC能量轉換之無源取電功能應用),然后進行數據傳輸(即NFC通信傳輸之數據單向寫入功能應用),墨水屏刷顯成功后,無線供電停止,圖片或文檔可永久呈現屏幕,滿足用戶個性化需求。
FPCB(柔性印刷電路板)是一種具有高度柔性的印刷電路板,它由柔性基材、銅箔和覆蓋層組成。它可以彎曲、折疊和扭曲,能夠適應各種復雜的形狀和空間限制。此外,F(xiàn)PC 還具有輕薄、密度高、可靠性高等優點,在NFC墨水屏手機殼中確實起到了關鍵作用,這有助于該類型手機殼在市場上打開局面。
以下是FPCB如何助力NFC墨水屏手機殼打開市場的幾個關鍵點:
1、 原手機殼兼容改造高嵌合度支持
市場上原來的手機殼背板厚度較薄,如果在原基礎上CNC銑出NFC模塊、NFC天線、墨水屏的安裝位置,必須控制銑槽的厚度,NFC模塊與NFC天線采用FPCB基板,可以有效控制模塊的總厚度,滿足模塊安裝后貼裝特色蓋板,不影響結構件美觀。
2、模塊植入的新開手機殼模具結構可控
新開手機殼的背板不能太硬,否則容易讓消費者不方便拆卸手機殼,不愉快的產品體驗感,會降低客戶購買欲望。FPCB基板模塊可以讓背板減薄,同時也可以有一定的彎曲性,增加了產品性能的可靠性。
3、 基于FPCB基板的NFC模塊射頻性能非常穩定
FPCB基板的介電性能比FR4基板穩定性好,高頻模塊(NFC,工作頻率在13.56MHZ)在FPCB基板上設計合理,射頻串擾情況可以有效控制,EMC測試認證比較容易通過。
4、 基于FPCB工藝的NFC天線指標一致性好
FPCB在高頻(工作頻率13.56MHZ)狀態下,介電常數與損耗因子比較穩定,采用FPCB工藝制作的NFC天線性能指標一致性非常好,結合NFC模塊在空氣中、裝置內的RF射頻指標也比較穩定。
綜上所述,F(xiàn)PCB作為一種制造工藝,為NFC墨水屏手機殼的發展起到了推動市場開拓的重要作用。讓我們拭目以待,為NFC墨水屏喝彩,為FPCB柔性線路板加油。
