常規(guī)線路板

智能戒指四層軟板基板
  • 產品概況
  • 產品參數

智能戒指四層軟板基板概述


產品定義:

智能戒指四層軟板基板指:通常會使用微型電路板作為其軟板基板,用于集成和連接各種電子元件,如傳感器、微處理器、內存、無線通信模塊等。這些微型電路板通常采用柔性基板,如聚酰亞胺(PI)或聚酯(PET)等材料,以保證其可彎曲性和耐用性。

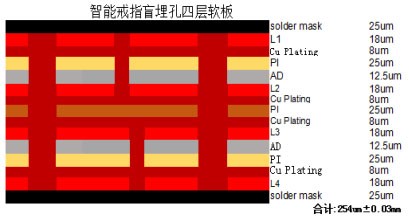

對于四層軟板基板,它可能由四個主要層組成:

1. 頂層:這一層通常包含與戒指設計相關的電子元件和電路,例如傳感器、微處理器、內存等。

2. 第一中間層:這一層可能包含一些電源管理電路和/或信號處理電路。

3. 第二中間層:這一層可能包含一些額外的電源管理電路和/或信號處理電路。

4. 底層:這一層通常包含與戒指設計相關的布線和其他連接,例如與傳感器和微處理器之間的連接。


每一層都可以通過電路連接或其他方式相互連接,以實現智能戒指的各種功能。這種四層軟板基板的設計可以提供更好的電路布局和信號處理能力,同時保持其輕巧和可彎曲的特點。

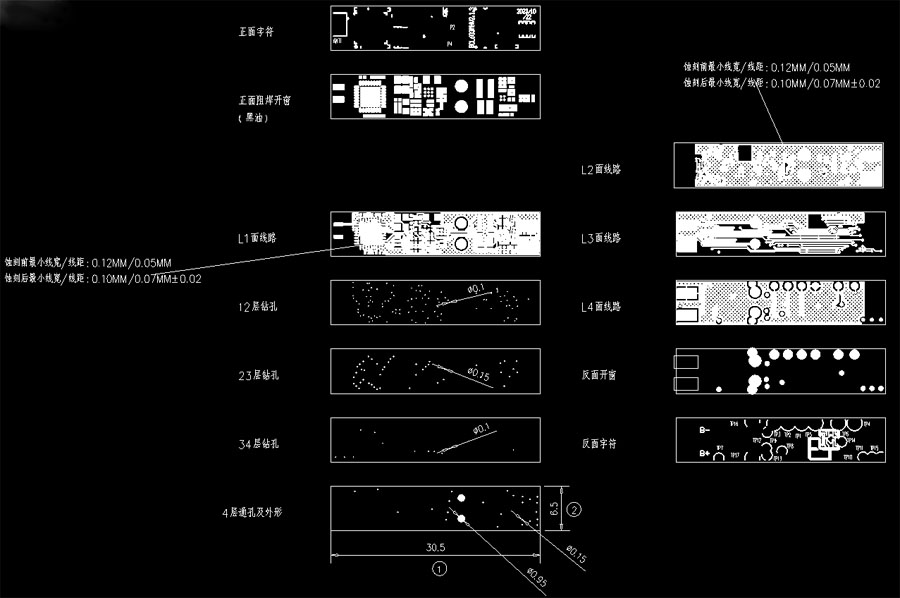

產品圖片:


智能戒指四層軟板基板



產品基本工藝流程:

基材采用1+2+1的搭配:雙面基材鉆孔、沉/鍍銅1、內層圖形轉移、AOI殘缺掃描、復合正反面外形單面基材,正反面深控盲孔加工、1~4層通孔加工、沉/鍍銅2、磨板、除膠渣、盤中孔電鍍填平、剩下工序與正常雙面板工序類似


產品特色亮點:提供更好的電路布局和信號處理能力,同時保持其輕巧和可彎曲的特點。


產品應用:智能多功能戒指


產品輸出相關報告:

《項目技術可行性分析報告》

《產品上錫測試報告》

《線路板成品可靠性測試報告》

資料下載

  附件下載

  附件下載

  附件下載

  附件下載
